ماژول WS2812B

  • مناسب جهت ساخت پرده ال ای دی و کاردستی های برنامه پذیر
  • حداقل مقدار سفارش این محصول 5 عدد می باشد و قیمت ذکر شده جهت یک عدد می باشد

جدول قیمت عمده

تعداد تخفیف (%) قيمت
5 6,150 تومان
500+ 10 % 5,535 تومان

6,150 تومان

کد کالا: 120008

لینک کوتاه: Peno.ir/318
(2 بررسی مشتری)

ال ای دی WS2812 از سه رنگ قرمز، سبز و آبی تشکیل شده بطوریکه به آی سی WS2811 متصل است. آی سی WS2811 دیجیتال می باشد که همراه LED RGB هفت رنگ آنرا به فولکالر 16 میلیون رنگ تبدیل میکند.

LED WS2812 به شکل SMD دارای 4 پایه است. دو پایه مربوط به برق 5 ولت و دو پایه آن مربوط به دریافت و ارسال داده است.

پایه دریافت اطلاعات به کنترلر وصل شده و افکت های رنگی را از آن دریافت و اجرا میکند. پایه خروجی این ال ای دی به ورودی بعدی وصل شده و افکت های LED بعدی را مشخص می کند.

جریان مصرفی هر ال ای دی را 40 میلی آمپر در نظر بگیرید. پاور پیشنهادی ما CL 40A 5V است.

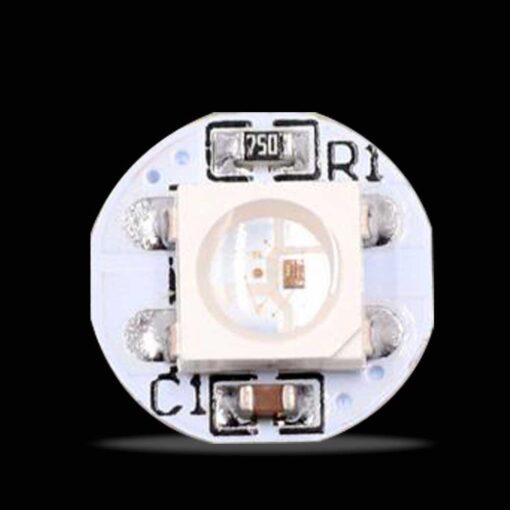

محصولی که مشاهده می کنید یک عدد LED WS2812 مونتاژ شده بر روی PCB است. در این PCB مدار مقاوت و خازن مورد نیاز WS2812 نیز پیاده شده است. در پشت PCB محلی جهت لحیم دیتا و برق تعبیه شده است.

**توجه داشته باشید که مدل موجود به رنگ مشکی هست.

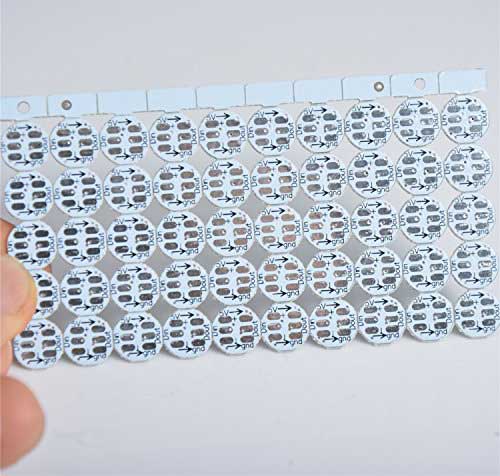

pcb جهت ws2812

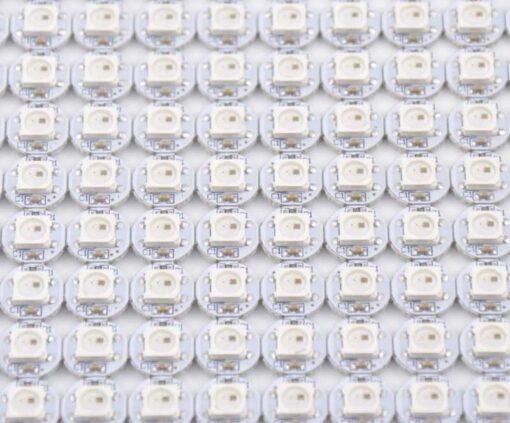

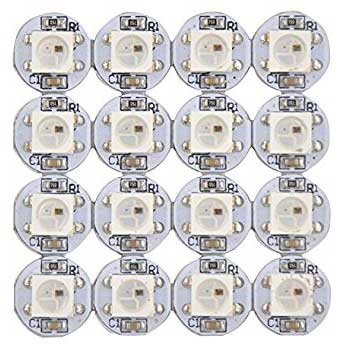

led ws2812 با pcb

از این LED میتوان در ساخت کاردستی های LED، پرده های LED، نورپردازی تزئینی، تابلو های LED، ماکت و … استفاده کرد.

مشاهده کلیپ این LED به صورت روشن:

جنس بدنه

پلاستیک – فایبر

ابعاد

1cm*1cm

ساخت

چین

ولتاژ

5 ولت

سایز چیپ

5050

رنگ

فول کالر

درجه حفاظت

ندارد

آی سی

WS2811

2 دیدگاه برای ماژول WS2812B

5 ستاره
ریویوایکس
50%
1 دیدگاه
4 ستاره
ریویوایکس
50%
1 دیدگاه
3 ستاره
ریویوایکس
0%
0 دیدگاه
2 ستاره
ریویوایکس
0%
0 دیدگاه
1 ستاره
ریویوایکس
0%
0 دیدگاه

در این مورد یک بازخورد بنویسید

آدرس ایمیل شما منتشر نخواهد شد.

میزان رضایت خود را در ارزیابی وارد کنید*

0 نفر از مشتریان دیدگاه ثبت کرده‌اند

مرتب‌سازی بر اساس

  • شهنام ربیعی

    سلام و عرض ادب..لطف کنید قیمت یک عدد (LED (ws2812 که نمایش دادید را با کنترول و درایور که به برق شهری وصل بشه را درصورت امکان بفرمایید.برای کارهای دکوری رزین میخوام. البته تعداد زیاد سفارش میدم ولی در کارم نهایت سه عدد LED میتونم نصب بکنم ولی اکثرا تکی باید کار کنم.ممنون از لطف شما.

    تیر 21, 1398
    • فروشگاه پرتو الکترونیک - فروش آنلاین لوازم نورپردازی LED

      تیر 21, 1398

      سلام قیمت ال ای دی در همین صفحه قابل مشاهده هست .بابت کنترلر 50 تومان .پاور هم 25 تومان برای سه ال ای دی. پیروز باشید

  • ابولفضل

    سلام اگه میشه یه راهنمایی کوچیک درمورد مونتاژ به صورت پشت سر هم که رنگها نوبتی از هر ال ای دی به ال ای دی بعدی منتقل بشه توضیح بدید ممنون میشم

    اسفند 22, 1396
    • فروشگاه پرتو الکترونیک - فروش آنلاین لوازم نورپردازی LED

      اسفند 22, 1396

      سلام .تمامی + ها  و  –  ها را به یکدیگر متصل کرده و دیتای ورودی اولی را به کنترلر یا آردوینو متصل میکنید. سپس دیتای خروجی اولی را به ورودی دومی و الی آخر… متصل می کنید. سپس از طریق کنترلر میتوانید رنگ و میزان نور هر ال ای دی را به طور مستقل کنترل نمایید. .پیروز باشید.
