آی سی WS2811

آی سی نورپردازی فول کالر با قابلیت نمایش و تفکیک 16000000 رنگ
تحت شبکه
خروجی جریان ثابت

SKU موجود نیست

لینک کوتاه: Peno.ir/130

این کالا فعلاً موجود نیست اما می‌توانید زنگوله را بزنید تا به محض موجود شدن، به شما خبر دهیم.

این آی سی توقف واردات شده است و جایگزین آن آی سی SM16703 یا همان پایه بندی و پروتکل ارتباطی موجود می باشد.

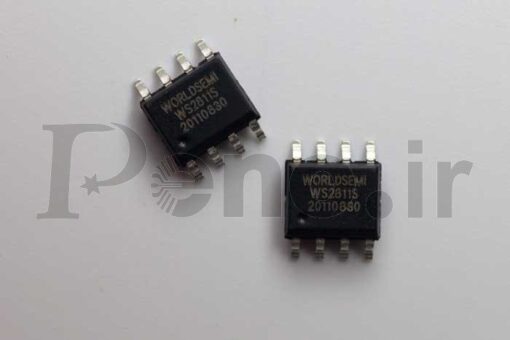

آی سی فول کالر WS2811S SMD یکی از محولات شرکت بزرگ Worldsemi است. این تراشه در صنایع نورپردازی و تبلیغات دینامیک کاربرد دارد.

خروجی این قطعه مستقیما به سازه ای RGB وصل میشود و قابلیت تعامل بین آی سی ها در یک شبکه فراهم است.

نحوه ی عملکرد این آی سی بدین نحو است که دیتایی حاوی 24 بیت کد طبق پروتکل خاص وارد پایه Data In میشود و پس از Reshape شدن از پایه Data Out خارج شده و به پایه Data In آی سی بعدی وارد می گردد و هر آی سی دارای 3 پایه خروجی NOT جهت اتصال به LED RGB است.

نکاتی مهم هنگام استفاده از این تراشه:

*فاصله دو تراشه نسبت به هم نباید از 10 متر بیشتر باشد.(این مقدار به صورت تئوری و شرایط ایده آل در نظر گرفته شده است و در عمل بسیار کمتر خواهد بود)

*در Data Line باید یک مقاومت جهت کنترل امپدانس قرار گیرد.

*ولتاژ آی سی نباید نوسان داشته باشد.

*می بایست بین VCC و GND خازن عدسی 100n قرار گیرد.

لینک دانلود دیتاشیت: لینک مستقیم

لینک دانلود کتاب آموزشی راه اندازی Pixel led با آردوینو Uno : لینک مستقیم

لینک دانلود کتابخانه آردوینو راه اندازی ال ای دی پیکسلی :لینک مستقیم

لینک دانلود نمونه برنامه راه اندازی Pixel led با آردوینو :لینک مستقیم
