آی سی رقص نور پلیسی

دانلود دیتاشیت آی سی

قابلیت ها:

• تغییر سرعت اجرا
• تعیین حالت خودکار و دستی
• ذخیره تنظیمات در صورت قطع برق
• بازیابی تنظیمات پیش فرض توسط کلید ها
• خروجی سازگار با انواع ماسفت ها، ترانزیستورهای قدرت، تریستور وترایاک
• دامنه ولتاژ وسیع از 2.8 تا 5 ولت برای چیپ (5 ولت ترجیحی)
• مصونیت در مقابل نویز

• ---

در سال 1401 امکان فروش نسخه اقتصادی این محصول ویژه تولید کنندگان فراهم شده است:

آی سی افکت پلیسی ارزان قیمت

1- شماتیک برای حالت DC (اتصال LED) :

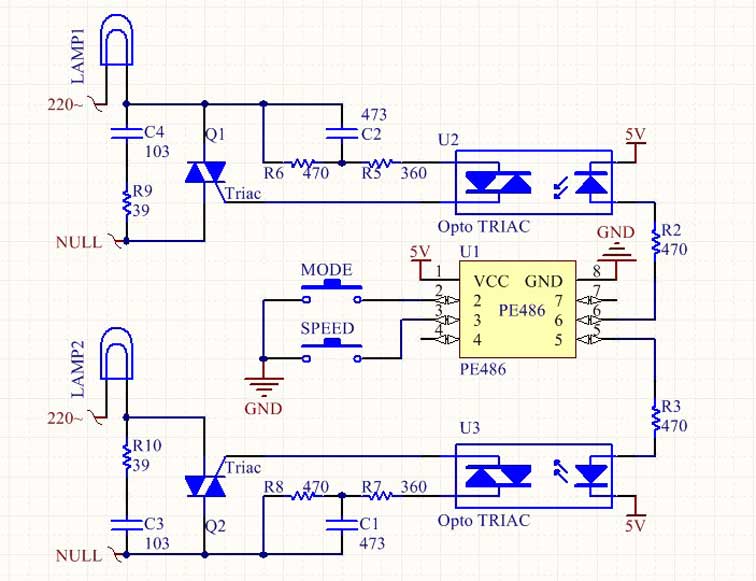

2- شماتیک برای حالت AC (اتصال لامپ AC):

3- شرح:

1-3. کلید MODE :

1-1-3. حالت دستی :

با فشردن کلید MODE برنامه دوبار اجرا شده و متوقف می گردد. با تحریک دوباره کلید، برنامه مجددا دوبار اجرا می شود.

2-1-3.حالت خودکار:

برای بازگشت به حالت خودکار، این کلید را به مدت 3 ثانیه نگه داشته تا مدار به نشانه تایید هر دو کانال را به مدت 500 میلی ثانیه روشن و سپس خاموش نماید.

2-3. کلید SPEED :

1-2-3.تغییر سرعت :

جهت تغییر سرعت، کافیست کلید SPEED را بفشارید. (6 حالت سرعت وجود دارد)

2-2-3.حداکثر سرعت :

برای بازگشت به سریع ترین حالت، این کلید را به مدت 3 ثانیه نگه داشته تا مدار به نشانه تایید هر دو کانال را به مدت 500 میلی ثانیه روشن و سپس خاموش نماید.

3-3. تنظیمات:

تمام تنظیمات اعم از سرعت و حالت با قطع برق از بین نمی روند.

امکان ساخت و برنامه ریزی آی سی با پایه ها و مشخصات اختصاصی فراهم هست. برای این منظور لطفا با فروشگاه تماس بگیرید.
