خمیر قلع

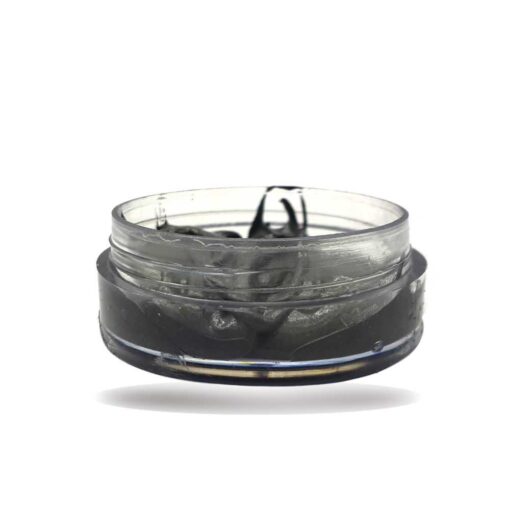

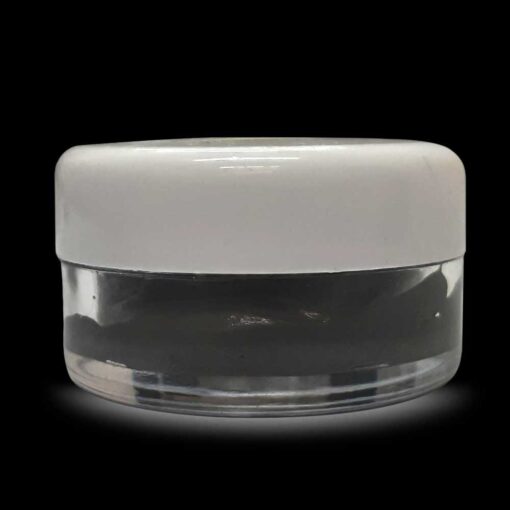

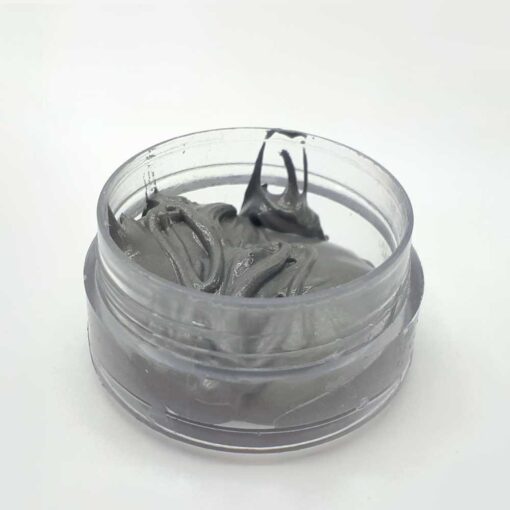

کاربرد خمیر قلع در مونتاژ قطعات SMD به صورت ماشینی و دستی می باشد. به نحوی که با استفاده از شابلون بر روی برد مربوطه خمیر کشیده شده و بر روی محل پایه قطعات یک لایه نازک خمیر قلع آقشته می شود سپس با استفاده از هیتر در دمای حدود 180 – 250 درجه خمیر ذوب شده و به قلع تبدیل می گردد. کالای حاضر به وزن 20 گرم دارای 15 گرم خالص خمیر قلع می باشد.

خرید خمیر قلع 500 گرمی

چرا در مونتاژ LED های SMD از خمیر قلع استفاده کنیم؟

1. افزایش سرعت کار
2. کاهش فضای بین ال ای دی و PCB جهت انتقال بهتر حرارت SMD به PCB و بدنه خنک کننده
3. افزایش تمیزی کار و یکدستی
4. عدم آسیب حرارتی به چیپ

ابزار لازمه مونتاژ LED SMD با خمیر قلع چه مواردی است؟

1. شابلون مناسب با سایز LED
2. هیتر با قابلیت تنظیم حرارت و هوا
3. لیسه یا کاردک کوچک

نکات مهم در مورد خمیر قلع:

• تاریخ مصرف خمیر قلع حدود 2 سال پس از تولید می باشد.
• پس از مصرف حتما می بایست در یخچال قرار گیرد.
• با توجه به اینکه قلع و فلاکس سمی هستند، دست های خود را پس از آشته شدن حتما با تینر و مواد شوینده شست و شو دهید.
• در صورتی که خمیر قلع برای مدتی در معرض هوا قرار گیرد، فلاکس آن تبخیر شده و باعث سخت شدن خواهد شد لذا قابل استفاده نمی باشد.
• قبل از استفاده حتما یک دقیقه محتوات طرف را هم بزنید تا خمیر باز شده و راحت تر بر روی PCB قرار گیرد.

جهت آشنایی بیشتر با مراحل مونتاژ توسط خمیر قلع، مقاله “تکنولوژِی SMT و SMD” را مشاهده فرمایید.
