آی سی چشمک زن

دانلود دیتاشیت آی سی

قابلیت ها:

• تغییر سرعت اجرا
• ذخیره تنظیمات در صورت قطع برق
• بازیابی تنظیمات پیش فرض توسط کلید
• خروجی سازگار با انواع ماسفت ها، ترانزیستورهای قدرت، تریستور وترایاک
• دامنه ولتاژ وسیع از 2.8 تا 5 ولت برای چیپ (5 ولت ترجیحی)
• مصونیت در مقابل نویز

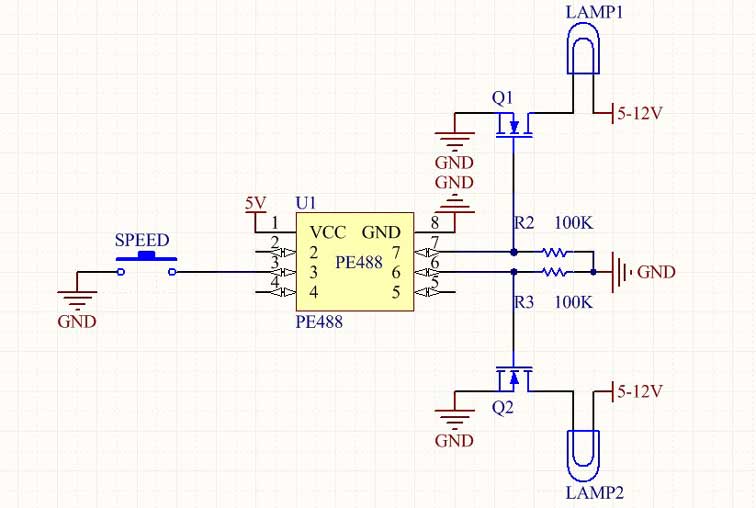

1- شماتیک برای حالت DC (اتصال LED) :

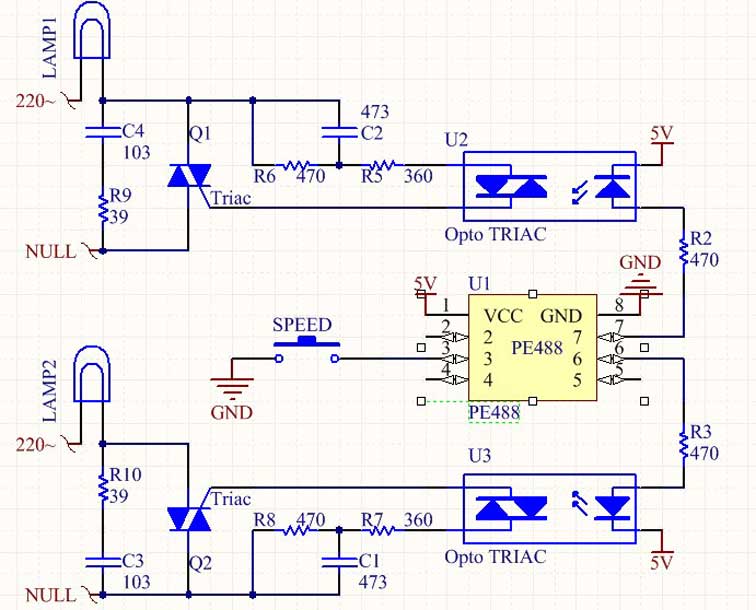

2- شماتیک برای حالت AC (اتصال لامپ AC):

 
3- شرح:

1-3. کلید SPEED :

1-1-3.تغییر سرعت :

جهت تغییر سرعت، کافیست کلید SPEED را بفشارید. (6 حالت سرعت وجود دارد)

2-1-3.حداکثر سرعت :

برای بازگشت به سریع ترین حالت، این کلید را به مدت 3 ثانیه نگه داشته تا مدار به نشانه تایید هر دو کانال را به مدت 500 میلی ثانیه روشن و سپس خاموش نماید.

2-3. تنظیمات:

تمام تنظیمات اعم از سرعت و حالت با قطع برق از بین نمی روند.

امکان ساخت و برنامه ریزی آی سی با پایه ها و مشخصات اختصاصی فراهم هست. برای این منظور لطفا با فروشگاه تماس بگیرید.
