آی سی رقص نور 8 خروجی PE468

دانلود دیتاشیت آی سی رقص نور

قابلیت ها:

• اجرای بیشتر از 30 افکت بصورت خودکار
• قابلیت انتخاب و اجرای افکت مورد نظر از میان افکت های موجود
• تغییر سرعت اجرا
• ذخیره تنظیمات سرعت و افکت در حال اجرا، در صورت قطع برق
• بازیابی تنظیمات پیش فرض توسط کلیدها
• خروجی سازگار با انواع ماسفت ها، ترانزیستورهای قدرت، تریستور وترایاک
• دامنه ولتاژ وسیع از 2.8 تا 5 ولت برای چیپ (5 ولت ترجیحی)
• مصونیت در مقابل نویز

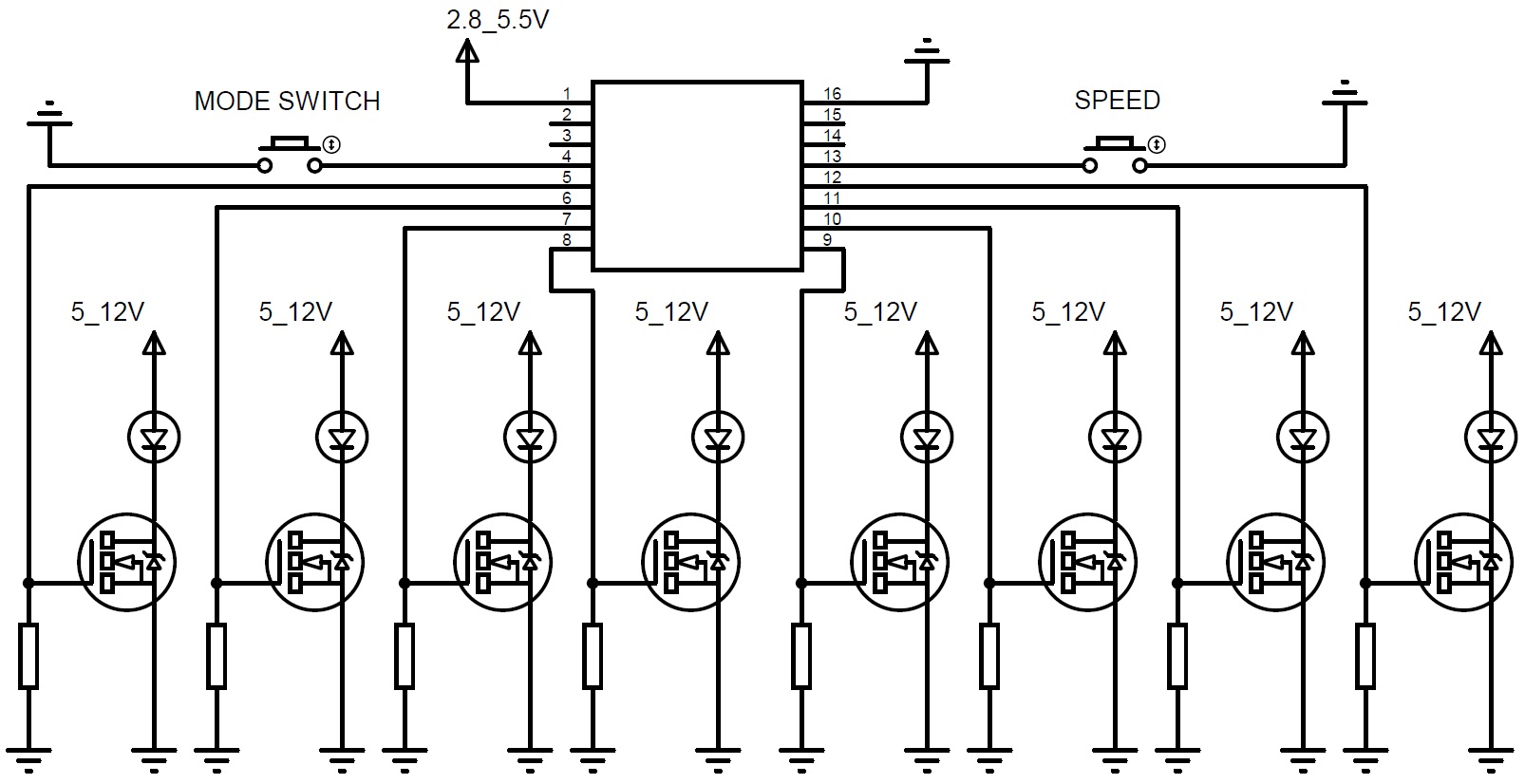

1- شماتیک برای حالت DC (اتصال LED) :

اصلاحیه: پایه مد، پایه 15 آی سی می باشد.

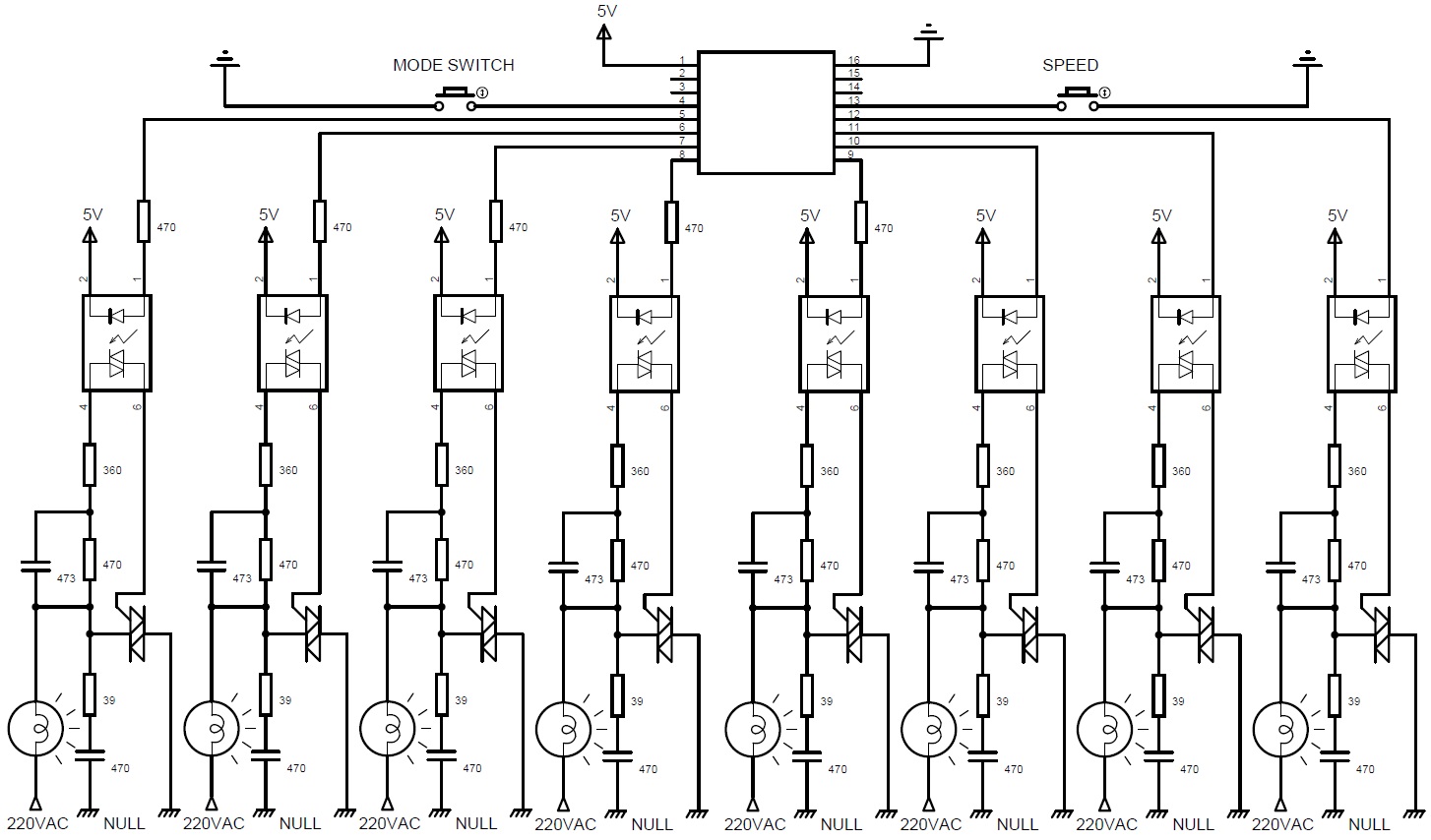

2- شماتیک برای حالت AC (اتصال لامپ AC):

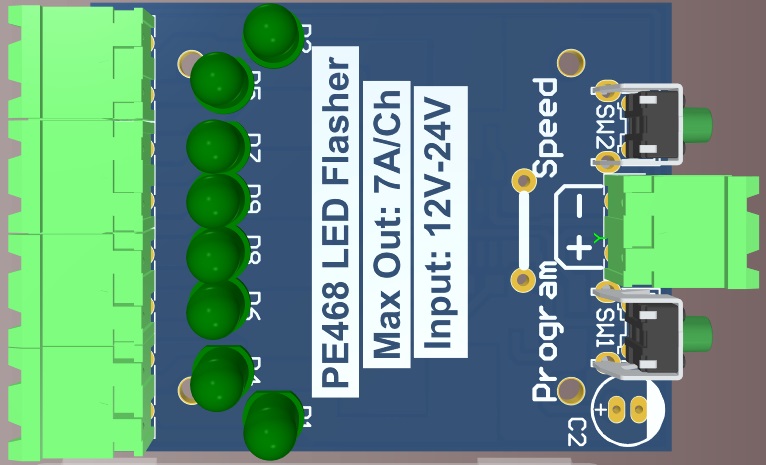

3- نمای مداری:

4- شرح:

این محصول می تواند بیشتر از 30 افکت را بصورت ترتیبی و خودکار و یا یک افکت مشخص شده را ایجاد نماید. علاوه بر این افکت در جریان و سرعت اجرای آن در حافظه ذخیره می شوند تا در صورت قطع شدن برق مجدداً قابل بازیابی باشند. با استفاده از دو کلید موجود می توان نوع افکت و سرعت اجرای آن را تنظیم نمود.

1-4. کلید MODE SWITCH :

با استفاده از این کلید می توان افکت مورد نظر خود را از میان افکت های موجود انتخاب نماییم. با هربار فشردن کلید افکت بعدی اجرا خواهد شد. بطوری که با چندین بار فشردن این کلید و نمایش تمام افکت های موجود برنامه به افکت اول باز می گردد.

2-4. کلید SPEED :

این کلید وظیفه تعیین سرعت اجرای افکت ها را دارد. با هربار فشردن این کلید، سرعت اجرای افکت ها افزایش می یابد تا در نهایت به تنظیمات اولیه بر می گردد.

امکان ساخت و برنامه ریزی آی سی با پایه ها و مشخصات اختصاصی فراهم هست. برای این منظور لطفا با فروشگاه تماس بگیرید.
